Incalzire prin pereti / Racire prin pereti REHAU – sistemul uscat de montare
Atunci cand vorbim despre controlul temperaturii intr-o incapere, luand in considerare confortul si costul, sistemul umed (tencuit) Rehau este cu adevarat avantajos, intrucat acesta poate avea dubla utilizare: atat pentru plafon cat si pentru pereti, pentru incalzire sau racire. Daca este necesara racirea, plafoanele incaperii vor servi ca suprafete de transfer termic. In modul de racire, datorita coeficientilor ridicati de transfer termic, este posibila atingerea unei puteri de racire impresionante. Cand principala preocupare este incalzirea, suprafetele peretilor sunt cele mai potrivite. Stratul subtire de tencuiala de acoperire face ca sistemul sa fie foarte usor de controlat. Aplicatiile pentru plafon si perete pot fi folosite si impreuna, in orice combinatie, dar si separat. Avantaje: – Dubla utilizare: atat pentru plafon cat si pentru perete; – Posibilitati de imbinare flexibila a campurilor de incalzire; – Dispunere rapida si flexibila a tevilor; – Fixare sigura a tevilor; – Grosime redusa a tencuielii de acoperire
Domeniile de utilizare:
Sistemele REHAU de incalzire prin pereti (plafon)/racire prin pereti se pot utiliza in aproape toate tipurile de cladiri. Aceste sisteme pot fi utilizate atat ca sistem unic de incalzire/racire cat si in completarea altor sisteme de incalzire.
Domeniile principale de utilizare a sistemelor REHAU de incalzire prin pereti/racire prin pereti sau plafon cu sistem umed de montare sunt: – cladirile de locuinte noi sau renovate – unde se utilizeaza separat sau in combinatie cu sistemele REHAU de incalzire/racire prin pardoseala; – zonele de intrare din cladiri (holuri, antecamere); – bai si saune – in completarea sistemelor REHAU de incalzire/racire cu tevi prin pardoseala
Elemente ce intra in componenta sistemului: • Sina de fixare REHAU 10 • Trecere REHAU 10 x R1/2 • Curba conducatoare REHAU de 90° • Carlig de ancorare dublu REHAU 10 • Niplu redus REHAU 17-10 • Niplu redus REHAU 20-10 • Niplu REHAU egal 10 • Manson alunecator REHAU 10 • Teu REHAU 17-10-17 • Teu REHAU 20-10-20 Pot fi utilizate urmatoarele tipuri de Tevi REHAU : • RAUTHERM S 20 x 2,0 mm ca teava de legatura • RAUTHERM S 17 x 2,0 mm ca teava de legatura • RAUTHERM S 10,1 x 1,1 mm
Accesorii folosite: • Teava de protectie 20 REHAU • Teava de protectie 17 REHAU • Teava de protectie 12/14 REHAU • Benzi perimetrale REHAU
Cand montam un astfel de sistem trebuie sa tinem seama de tencuiala peretilor:
Conditia esentiala pentru functionarea ireprosabila a sistemului de incalzire prin pereti este executia corecta a tencuielii.
Intrucat tencuiala sistemelor de incalzire/racire prin pereti/plafon trebuie sa aiba o conductibilitate termica buna, acestor sisteme nu le sunt sunt adecvate tencuielile termoizolante sau tratatate cu grund.
Pentru sistemele de incalzire in pereti/plafon sunt adecvate urmatoarele tipuri speciale de mortar de tencuit si lianti: • Tencuieli speciale recomandate de producator precum tencuieli de lut sau argila • Ciment • Var/ciment • Ipsos/var • Var
Pentru racirea prin perete/plafon sunt adecvate doar mortarul de tencuit cu liantii: • Var/ciment • Ciment
Tencuielile de argila se pot folosi doar in incaperi speciale in functie de: • Temperatura de functionare a sistemului de racire prin perete • Umiditatea din incapere • Gradul de utilizare al incaperii • Prelucrarea ulterioara a peretelui (finisajul)
Stratul suport al tencuielii trebuie sa indeplineasca urmatoarele cerinte: • Omogen • Rezistent • Plan • Cu forma stabila • Rugos si uscat • Nehidrofob • Absorbant uniform • Fara impuritati • Cu o temperatura peste +5°C Tratarea prealabila a stratului suport al tencuielii
Tratarea prealabila a stratului de sub tencuiala realizeaza legatura stabila si durabila dintre tencuiala si stratul suport. Modalitatea de tratare trebuie stabilita inainte de inceperea lucrarilor de montaj. Tratarea prealabila presupune urmatoarele operatii: • Indepartarea/protectia partilor metalice cu risc de coroziune • Indepartarea prafului • Nivelarea golurilor • Umplerea rosturilor, golurilor si fantelor • Echilibrarea capacitatii de absorbtie a staturilor suport cu capacitate diferita si/sau mare de absorbtie (de ex. beton poros) Aplicarea unui adeziv pe suprafetele etanse si/sau cu capacitate redusa de absorbtie (de ex. termoizolatia de pe partea interioara a peretilor exteriori)

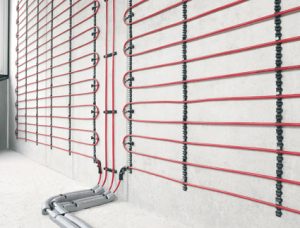

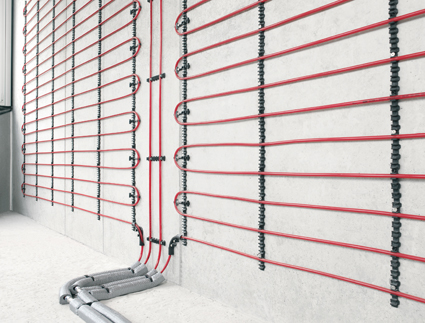

Fixarea tevilor : Fixarea tevilor de perete sau plafon se realizeaza cu sina de fixare REHAU 10, fabricata din polipropilena rezistenta si stabila. Placa de fixare a sinei este rezistenta la deformare si masoara o grosime de 4 mm la o inaltime totala a sistemului de prindere de 13 mm. Pasul de montaj prevazut este de 2,55 cm si multipli de 2,5. In zonele de curbare a tevilor, carligul REHAU de ancorare dubla serveste la fixarea sigura a tevii. Campurile de incalzire/racire prin perete se executa cu teava RAUTHERM S cu diametru nominal de 10,2 x 1,1 mm.
Legatura la distribuitor se face cu ajutorul tevilor de racord RAUTHERM S de diametrele nominale 17 x 2,0 mm, respectiv 20 x 2,0 mm. Curba conducatoare REHAU de 90° din poliamid intarit cu fibre de sticla permite redirectionarea optimala, fara deviere a tevilor, de la nivel termic vertical in perete la nivel orizontal al conductelor de legatura.
In baza eclipsei de suspendare formate este posibila o fixare absolut sigura. Campurile individuale de incalzire/racire in perete/plafon se interconecteaza intre ele in sistem Tichelmann pentru a forma circuitul de incalzire cu ajutorul teurilor, care se racordeaza la una din iesirile distribuitorului. Pentru preluarea dilatatiei tencuielii(rostul de dilatatie) se utilizeaza banda perimetrala REHAU. Tevile de protectie au rolul de a permite trecerea conductelor de racord prin stratul de sapa pana la distribuitor, prevenind astfel deteriorarea tevii.
Indicatii de montaj pentru perete:
1. Fixarea dulapului REHAU pentru distribuitor 2. Montajul distribuitorului REHAU 3. Fixarea pe verticala a sinelor REHAU 10 in peretele portant la urmatoarele distante: intre doua sine: < 50 cm, intre sine si coltul incaperii, respectiv capatul de inceput al campului de incalzire: cel putin 20 cm, intre punctele de ancorare a sinelor: < 20 cm 4. Carligul de ancorare se dispune in sina de fixare 10 prin golul prevazut 5. Teava RAUTHERM S se fixeaza in sina de fixare 10 si in carligul de ancorare 6. Campurile de incalzire/racire se dispun la pasul de pozare planificat 7. Eventuale tevi perpendicular separate se vor prinde in sina de fixare 10 (daca este nevoie). 8. Fixarea curbei conducatoare de 90° la trecerea de la nivel vertical la nivel orizontal 9. Tevile de legatura se vor prinde in curba conducatoare de 90° 10. Tevile de legatura se vor izola dupa caz 11. Racordarea tevilor de legatura la distribuitor
Concepte de instalare
Se pot utiliza sistemele REHAU de incalzire prin pereti /racire prin pereti: • ca sistem complet, individual de incalzire/racire • in combinatie cu sistemele REHAU de incalzire/racire prin pardoseala • in completarea incalzirii statice
Sistemele REHAU de incalzire/racire completa prin pereti
Sistemele de incalzire/racire prin pereti pot acoperi complet necesarul de caldura al cladirilor, indeplinind cerintele de confort termic din zilele noastre. Cel mai bine pentru aceste sisteme de incalzire se preteaza locuintele cu consum redus de energie. Sistemele REHAU de incalzire prin pereti folosite in combinatie cu sistemele REHAU de incalzire/racire prin pardoseala sunt recomandate in zonele cu un necesar sporit de confort termic, cum ar fi: • sufrageriile si camerele de zi, • baile, • saunele, • alte incaperi cu umiditate ridicata Sistemele REHAU de incalzire/racire prin pereti folosite in completarea incalzirii statice sunt ideale in cazul restaurarii cladirilor. In aceasta combinatie sarcinile de baza vor fi acoperite de incalzirea/racirea REHAU prin pereti iar sarcinile de varf vor fi acoperite de corpurile statice.
Necesitati suplimentare de coordonare:
Pe langa coordonarea obisnuita a lucrarilor de constructii, arhitectul/ proiectantul trebuie sa ia urmatoarele masuri: • coordonarea intre executantul sistemului de incalzire/racire si executantul tencuielii: acestia trebuie sa fixeze impreuna termenele de realizare a lucrarilor si sa stabileasca din timp daca este necesara tratarea prealabila a peretilor pe care se va aplica sistemul de incalzire; • trebuie prevazut un timp suficient de uscare a tencuielii, pentru a se evita deteriorarea acesteia; • stabilirea locurilor de amplasare a dulapurilor, vitrinelor si tablourilor.
Incalzirea/racirea REHAU prin perete – sistemul uscat de montare
Sistemul REHAU de incalzire/racire in perete cu montare uscata poate fi utilizat in spatiile industriale, de locuit si in incaperile de birouri cu un grad de umezeala inexistent sau redus.
Avantaje: • Manuire usoara • Incalzire rapida • Randament termic ridicat • Efort minim de spacluire • Zona de rupere pretrasata
Elemente ce intra in componenta sistemului: • Element de perete REHAU 1000×625 • Element de perete REHAU 2000×625 • Niplu REHAU egal 10 • Niplu redus REHAU 17-10, 20-10 • Insurubare cu inel de strangere REHAU 10 • Manson alunecator REHAU 10, 17, 20 • Trecere REHAU cu olanez • Trecere REHAU cu filet exerior 10-R1/2 • Teu REHAU 17-10-17/20-10-20 Pot fi utilizate urmatoarele tipuri de Tevi REHAU : • 17 x 2,0 mm • 20 x 2,0 mm • RAUTHERM S 10,1 x 1,1 mm • RAUTHERM S ca teava de legatura
Descrierea sistemului:
Sistemul de incalzire/racire REHAU in perete cu montare uscata are ca baza placi de ipsos realizate pe banda conform ÖNORM B 3410/ ÖNORM EN 520. Placile de ipsos cu fibre intarite nu contin substante daunatoare sanatatii, nu au miros, sunt extrem de rezistente si isi pastreaza forma la curbare. Panoul de incalzire/racire REHAU prin pereti cu montare uscata este compus dintr-o placa de ipsos cu nuturi si dintr-o teava RAUTHERM S 10,1×1,2 mm preconfectionata, sub forma de meandra dubla, la distanta de pozare de 45 mm. Se poate obtine un grad mare de acoperire la nivelul suprafetelor de perete implicate, prin intermediul incalzirii active a suprafetelor, cu ajutorul a doua elemente de perete de dimensiuni diferite. Domeniile inactive ale peretelui pot fi acoperite cu placi de gips carton normale de grosime 15 mm. Este permisa si realizarea in straturi a peretelui datorita unghiului de 45° de la nivelul partilor lungi ale elementelor peretelui .
Domenii de utilizare Instalatia REHAU de incalzire/racire in perete cu montare uscata este prevazuta pentru realizarea straturilor de acoperire ale peretelui la interiorul cladirilor si permite totodata si montarea in planseu. Asa cum am mai spus, sistemul REHAU de incalzire/racire in perete cu montare uscata poate fi utilizat in spatiile industriale, de locuit si in incaperile de birouri cu un grad de umezeala inexistent sau redus, nu se preteaza pentru incaperi cu grad ridicat de umiditate cum ar fi grupurile sanitare, saunele sau bazinele de inot.
Confortul termic
La incalzirea prin sistemul REHAU de incalzire/racire in perete cu montare uscata, pentru a crea un climat termic confortabil intr-o incapere, trebuie avuta in vedere in timpul montarii temperatura suprafetei elementelor de perete. Temperatura suprafetei peretelui nu trebuie sa depaseasca +35º C.
Depozitarea Se va avea in vedere capacitatea de sustinere a planseelor la depozitarea placilor in interiorul cladirilor. Un numar de 20 de elemente de dimensiune 2000×1250 mm, ale sistemului REHAU de incalzire/racire prin perete cu montare uscata, dispun de o greutate de circa 400 kg. Toate componentele sistemului REHAU de incalzire/racire prin perete cu montare uscata si accesoriile acestuia trebuie protejate de actiunea umezelii. Produsele fabricate din ipsos se vor depozita in spatii uscate. Elementele sistemului REHAU de incalzire/ racire prin perete cu montare uscata se vor depozita in acelasi mod, de exemplu pe paleti sau pe grinzi de lemn la distante de circa 35 cm, pentru a se evita deformarile si crapaturile. Depozitarea necorespunzatoare conduce la deformari ce vor avea impact negativ asupra montajului.
Transportul
Se va evita transportul elementelor REHAU de incalzire/racire prin perete cu montare uscata cu tevile “in jos”. Elementele sistemului REHAU de incalzire/racire prin perete cu montare uscata se livreaza pe paleti. In santier acestea vor fi transportate pe muchie sau cu un mijloc de transport corespunzator.
Etapele montajului 1. Se instaleaza reteaua de tevi de racord 2. Se realizeaza subconstructia 3. Se fixeaza elementele active in subconstructie 4. Se realizeaza racordul elementelor de perete la tevile distribuitorului 5. Se spala instalatia si se realizeaza proba de presiune 6. Se izoleaza complet tevile de distributie si de racord 7. Se monteaza zonele de perete inactive 8. Se spacluieste peretele 9. Se trateaza suprafata peretelui
Conditii climatice pentru constructie:
Nu se vor monta finisajele pe baza de ipsos in conditiile in care umiditatea relativa a aerului este mai mare de 80%. Experienta indelungata in acest domeniu a aratat ca conditia climaterica optima pentru prelucrarea placilor de ipsos este la o temperatura a incaperii de +10°C si o umiditate relativa a aerului intre 40% si 80%.
Se vor proteja elementele sistemului REHAU de incalzire/racire prin perete cu montare uscata de influenta indelungata a umezelii, dupa incheierea montajului. Din acest motiv este indicat sa se aeriseasca corespunzator in interiorul cladirilor. Dupa montarea placilor se va evita impactul direct cu aer cald sau fierbinte asupra planseului.
Spacluirea planseului se va realiza dupa ce sapa s-a racit, daca sapa este din asfalt fierbinte. Incalzirea intensa intr-un timp scurt a incaperilor pe timpul iernii va fi evitata, de asemenea, deoarece aceasta poate produce crapaturi in perete datorita dilatarii (apar astfel modificari in lungime). Lucrarile de tencuire sau de turnare a sapei favorizeaza cresterea umiditatii aerului, de aceea in acest caz se va asigura o aerisire temeinica.
Realizarea subconstructiei
Sistemul REHAU de incalzire/racire prin planseu este Prevazut pentru montajul pe constructii metalice de lemn sau metal conform criteriilor DIN 18181. Cand se utilizeaaza pentru subconstructii din lemn se folosesc profile din lemn (conform ÖNORM DIN 4074-1). Acestea trebuie sa corespunda cel putin clasei de sortare S10 si sa fie prevazute cu canturi ascutite.
In momentul montarii gradul de umiditate nu trebuie sa depaseasca 20%. Nu este permisa tratarea cu mijloace de protectie a lemnului pe baza de uleiuri, conform DIN 68 800-3. Pentru montarea pe perete, subconstructia din lemn sau metal trebuie sa respecte o distanta de sprijin (distanta de mijloc) de 31,3 cm, conform DIN 18181. Se va tine cont ca, la montarea pe perte, subconstructia sa fie paralela cu cantul cel mai mare al elementelor de perete. Incalzirea/racirea in perete REHAU se potriveste si pentru montajul in plafon (tavan) .
La montarea in plafon, subconstructia din lemn sau metal tebuie
